Höhe im Dreieck
Einstieg

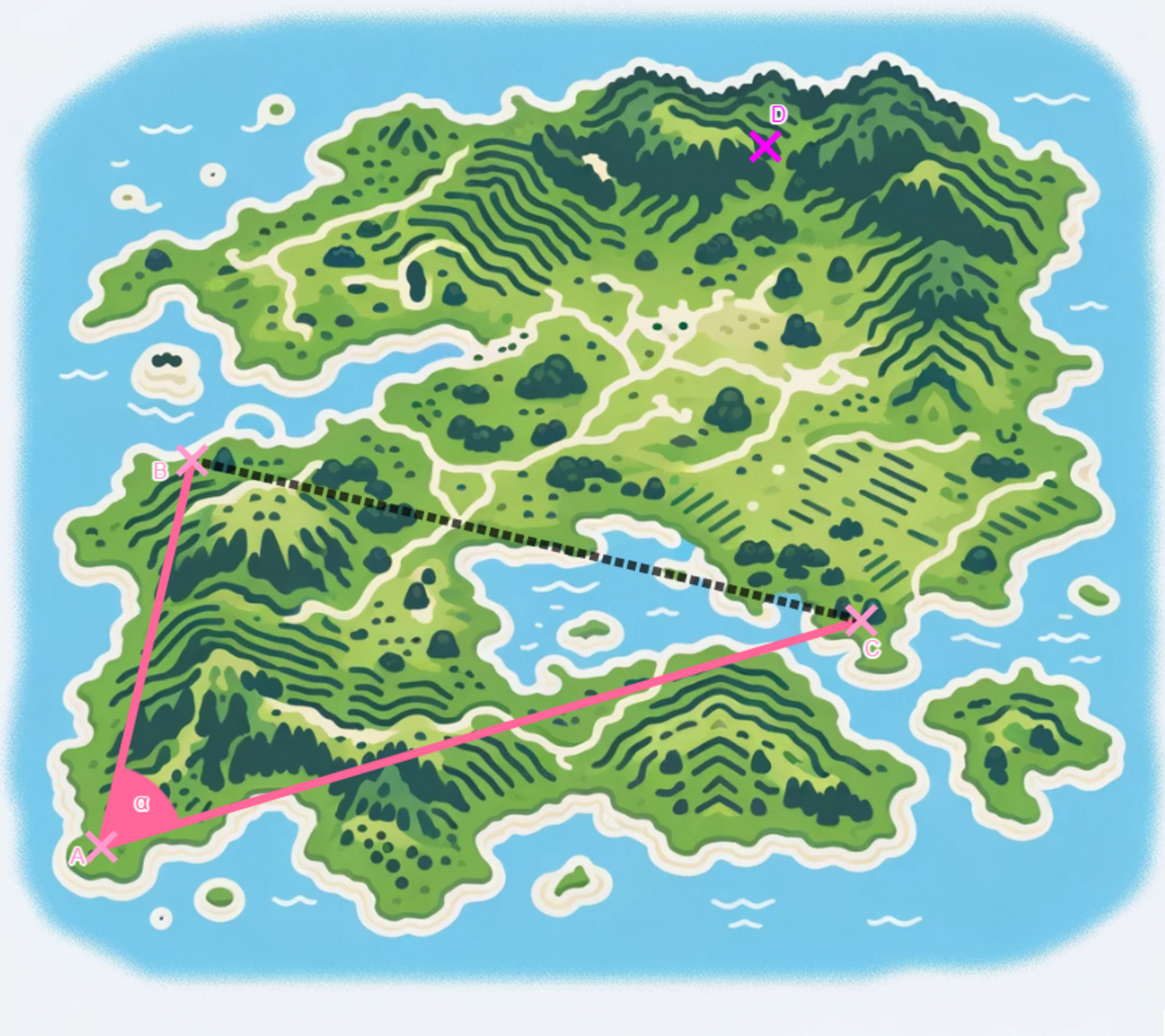

Is-Land wird mit neuen Glasfaserleitungen ausgestattet, um eine schnellere Internetverbindung zu ermöglichen. Eine Hauptleitung wird \(A\) mit dem Festland verbinden, und es sollen effiziente Wege gefunden werden, um auch die anderen Städte, A-Dorf und B-Stadt, anzuschließen.
Die Netzplaner haben sich dazu entschieden, dass \(B\) direkt mit A verbunden wird. Um \(C\) ebenfalls anzuschließen sollen Kosten gespart werden, indem die kürzeste Verbindung mit dem bestehenden Kabel gefunden wird.
Aufgabe:
a) Bestimme die optimale Route für die Glasfaserleitungen. Verschiebe den Punkt \(C'\) so, dass die dargestelle Kabelleitung am kürzesten ist.
b) Untersuche den Winkel bei \(C'\), wenn die Leitung am kürzesten ist. Beschreibe deine Beobachtung.
c) Diskutiere die Vor- und Nachteile der gewählten Route: Betrachte Faktoren wie Kosten, Umweltauswirkungen, technische Herausforderungen und zukünftige Erweiterbarkeit der Infrastruktur.
Hinweis zur App: Wenn du die Großstelltaste gedrückt hältst und die Pfeiltasten nutzt, kannst du einen markierten Punkt um einen Pixel bewegen.
Erarbeitung
Aufgabe 1:
a) Konstruiere die folgenden Dreiecke nach SSS ( benötigt!).
- Seitenlängen: 6 cm, 8 cm, 10 cm
- Seitenlängen: 5 cm, 6 cm, 7 cm
- Seitenlängen: 4 cm, 5 cm, 6 cm.
- Seitenlängen: 5 cm, 7 cm, 10 cm.

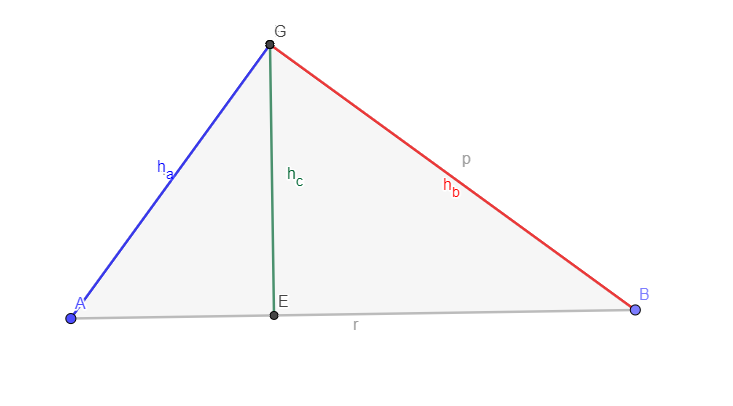

b) Suche für jeden Eckpunkt der Dreiecke den Punkt auf der gegenüberliegenden Seite, der den kürzesten Abstand vorweist. Verwende verschiedene Farben zur Markierung der Verbindungslinie (A - blau, B - rot, C - grün).
c) Untersuche die gefundenen Verbindungslinien und stelle Gemeinsamkeiten her. Formuliere eine mathematische Erkennsnis.
Aufgabe 2: Übertrage den Merkkasten in dein Heft.
Definition: Höhe im Dreieck
Die Höhe eines Dreiecks ist eine senkrechte (rechtwinklige) Strecke von einem Eckpunkt auf die gegenüberliegende Seite des Dreiecks (oder dessen Verlängerung).
In jedem Dreieck gibt es drei solche Höhen.
Anleitung zur Konstruktion der Höhe
Die Konstruktion einer Höhe in einem Dreieck erfordert in der Regel:
- Identifizierung der Basis: Wählen Sie eine Seite des Dreiecks als Basis.
- Konstruktion des Lotes: Verwenden Sie ein Geodreieck oder einen Zirkel, um von dem gegenüberliegenden Eckpunkt ein Lot auf die gewählte Basis zu fällen.
- Markierung des Schnittpunkts: Der Punkt, an dem das Lot die Basis oder deren Verlängerung trifft, ist der Fußpunkt der Höhe.

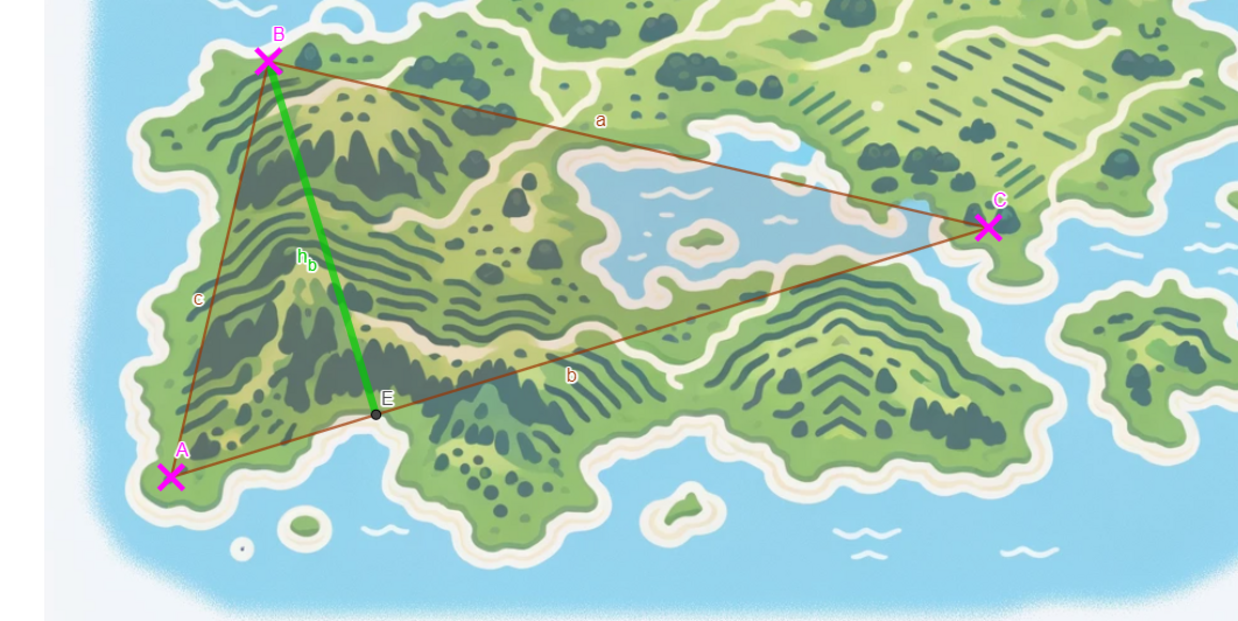

Aufgabe 3: Auf Is-Land sollen neue Glasfaserleitungen gelegt werden.
a) Erkläre, wie man den optimalen Standort für den Verteilerkasten auf der Strecke\(c\) bestimmen kann.
b) Konstruiere den Höhenfußpunkt \(H_c\) auf der Strecke \(c\).
| \( b = 4\, \text{cm} \) | \( c = 8\, \text{cm} \) | \(\alpha = 60^\circ\) |
Aufgabe 4: Übertrage den Merkkasten und die Grafik in dein Heft.

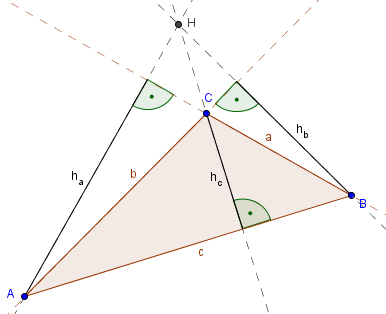

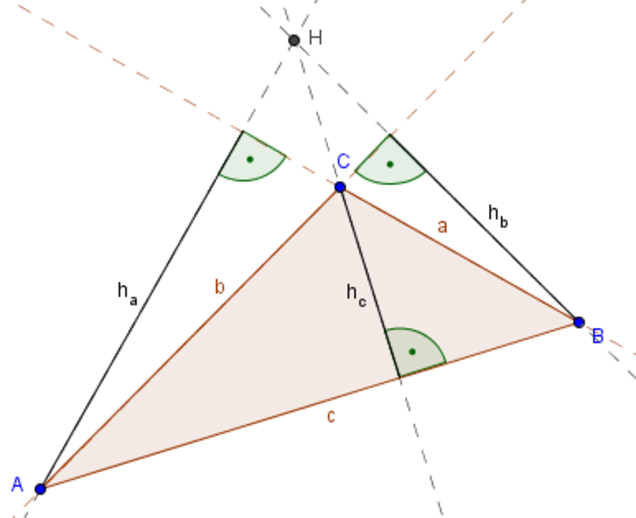

Höhenschnittpunkt eines Dreiecks
Der Höhenschnittpunkt (Orthozentrum) eines Dreiecks ist ein Punkt innerhalb des geometrischen Rahmens eines Dreiecks. Der Punkt entsteht durch den Schnitt der drei Höhenlinien des Dreiecks.
Lage im Dreieck:
- In spitzwinkligen Dreiecken liegt das Orthozentrum innerhalb des Dreiecks.
- In rechtwinkligen Dreiecken fällt das Orthozentrum mit dem Scheitelpunkt des rechten Winkels zusammen, was bedeutet, dass es sich an einer der Ecken des Dreiecks befindet.
- In stumpfwinkligen Dreiecken befindet sich das Orthozentrum außerhalb des Dreiecks.
Aufgabe 5: Konstruiere die jewieligen Dreiecke und den zugehörigen Höhenschnittpunkt (Orthozentrum).
a) Konstruiere ein Dreieck mit den Seitenlängen 10.5 cm, 7.2 cm und 9.1 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
b) Konstruiere ein Dreieck mit der Seite 12.0 cm, dem anliegenden Winkel von 60° und einer weiteren Seite von 8.5 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
c) Konstruiere ein Dreieck mit einem Winkel von 45°, einer anschließenden Seite von 11.3 cm und einem weiteren Winkel von 30°. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
d) Konstruiere ein Dreieck mit den Seitenlängen 8.8 cm, 6.6 cm und 5.4 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
e) Konstruiere ein Dreieck mit der Seite 9.5 cm, dem anliegenden Winkel von 75° und einer weiteren Seite von 10.2 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
f) Konstruiere ein Dreieck mit einem Winkel von 50°, einer anschließenden Seite von 14.0 cm und einem weiteren Winkel von 45°. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
g) Konstruiere ein Dreieck mit den Seitenlängen 13.5 cm, 11.0 cm und 7.5 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
h) Konstruiere ein Dreieck mit der Seite 15.0 cm, dem anliegenden Winkel von 85° und einer weiteren Seite von 12.3 cm. Konstruiere anschließend den Höhenschnittpunkt dieses Dreiecks.
